Corte y plegado de chapa: Guía completa sobre fabricación a medida.
En la manufactura moderna, la transición de un diseño conceptual a una pieza funcional depende de un factor crítico: la precisión. El corte y plegado de chapa no sólo constituye la base de la calderería industrial, sino que determina la viabilidad de ensamblajes complejos. A diferencia de las piezas de catálogo, el procesamiento a medida permite que cada pieza obedezca estrictamente a su diseño original, eliminando la improvisación técnica en la fase de montaje.
La fiabilidad de estos procesos reside en la tolerancia, el margen de error permitido en la fabricación. Mientras que los métodos manuales presentan variaciones significativas, la maquinaria CNC (Control Numérico Computarizado) opera con precisiones milimétricas. Esta exactitud asegura que el producto final cumpla con los estándares de calidad exigidos en sectores como la automoción, la aeronáutica o la construcción técnica.
Tipos de materiales en la industria metalmecánica

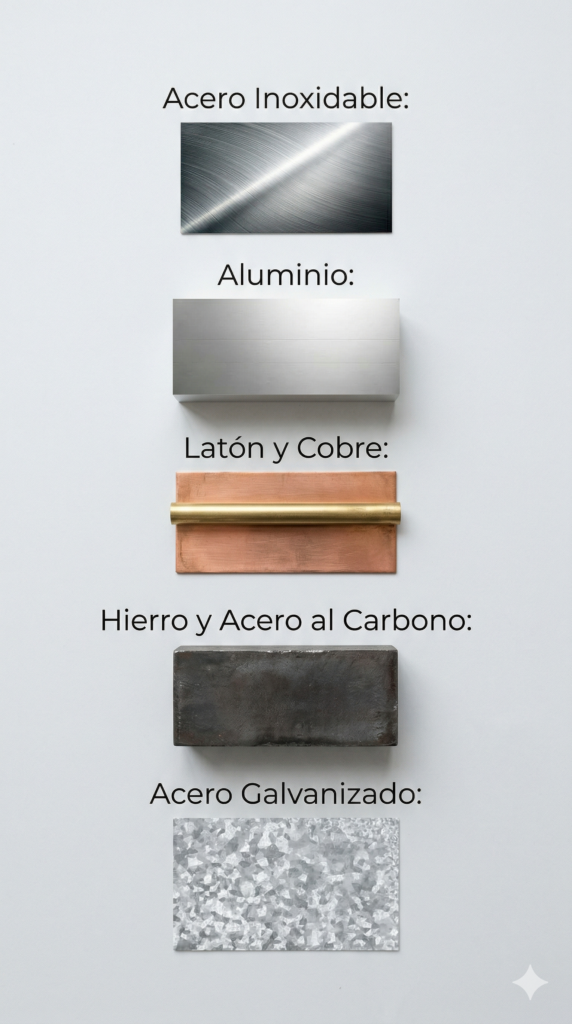

La selección de la materia prima es el primer paso para garantizar la durabilidad de una pieza. A continuación, detallamos las propiedades de los materiales más utilizados:
- Acero Inoxidable: Destaca por su higiene y resistencia.El uso de chapa de acero inoxidable a medida permite adaptar estas propiedades a cualquier geometría compleja. Es fundamental conocer las diferencias entre sus grados, como el acero inoxidable 316, cuyas propiedades anticorrosivas lo hacen ideal para entornos químicos o marinos.
- Aluminio:Valorada por su ligereza, la versatilidad del aluminio es la opción predilecta para componentes que requieren baja densidad sin perder resistencia.
- Latón y cobre: Utilizados tanto por sus propiedades conductoras en ingeniería eléctrica como por su valor estético en arquitectura.
- Hierro y acero al carbono: La base de la estructura industrial pesada por su robustez y coste eficiente.
- Acero galvanizado: Ideal para estructuras que requieren una protección adicional contra la oxidación sin el coste del inoxidable.
Nota Técnica: Cada material requiere un ajuste específico de los parámetros de corte (potencia y gas asistente) y de plegado (presión y radio) para evitar debilidades estructurales.
Tecnologías de Corte: La precisión del láser
El corte láser ha revolucionado la metalurgia al sustituir el contacto mecánico por un haz de luz concentrada de alta potencia. Este proceso, guiado por software digital, funde el material siguiendo una ruta exacta sin ejercer presión física sobre la lámina, lo que evita deformaciones.
Existen dos tecnologías dominantes en los centros de corte: el láser de fibra, optimizado para la velocidad en espesores finos y medios, y el láser de CO2, más antiguo y limitado en cuanto a los materiales que puede trabajar pero que sigue siendo una opción para determinados casos en la actualidad. La ventaja fundamental es el acabado: las piezas carecen de rebabas, reduciendo drásticamente la necesidad de pulidos posteriores.
Geometría y volumen: El plegado de precisión

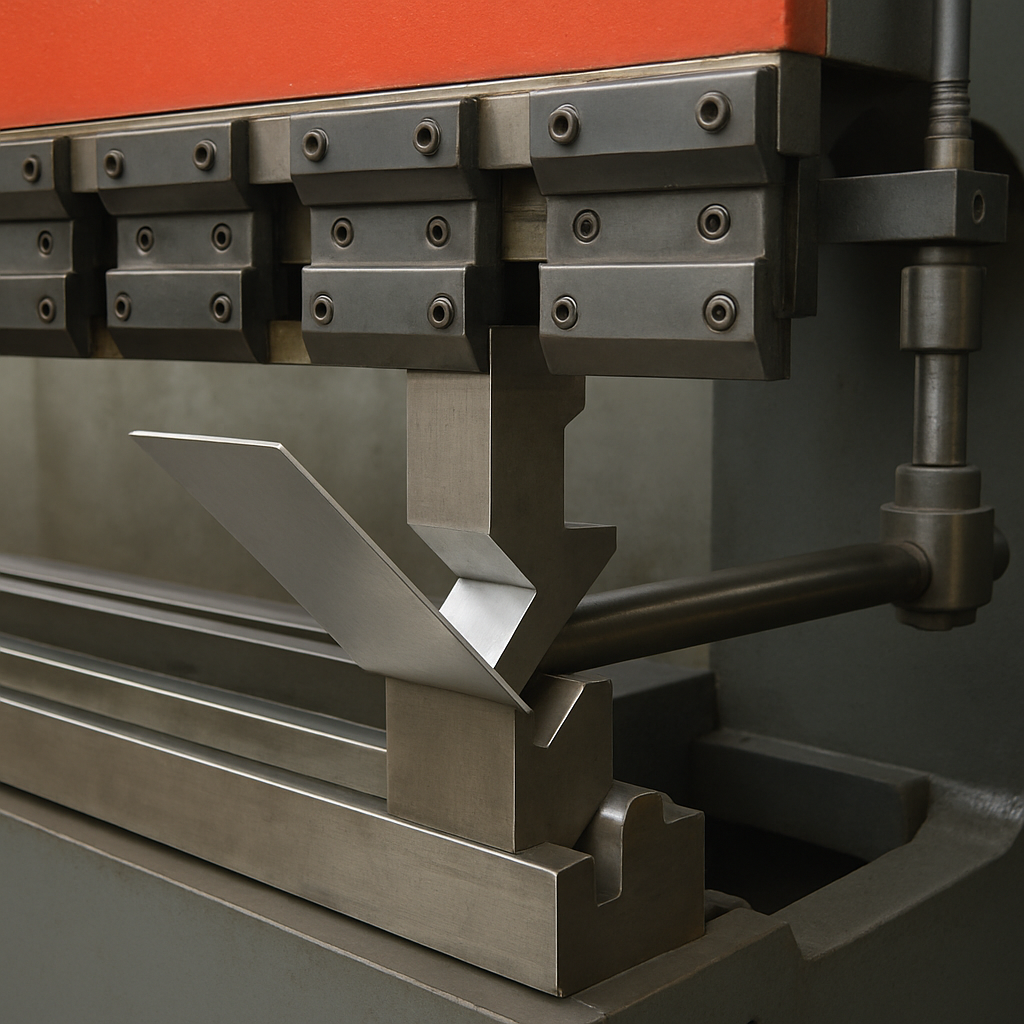

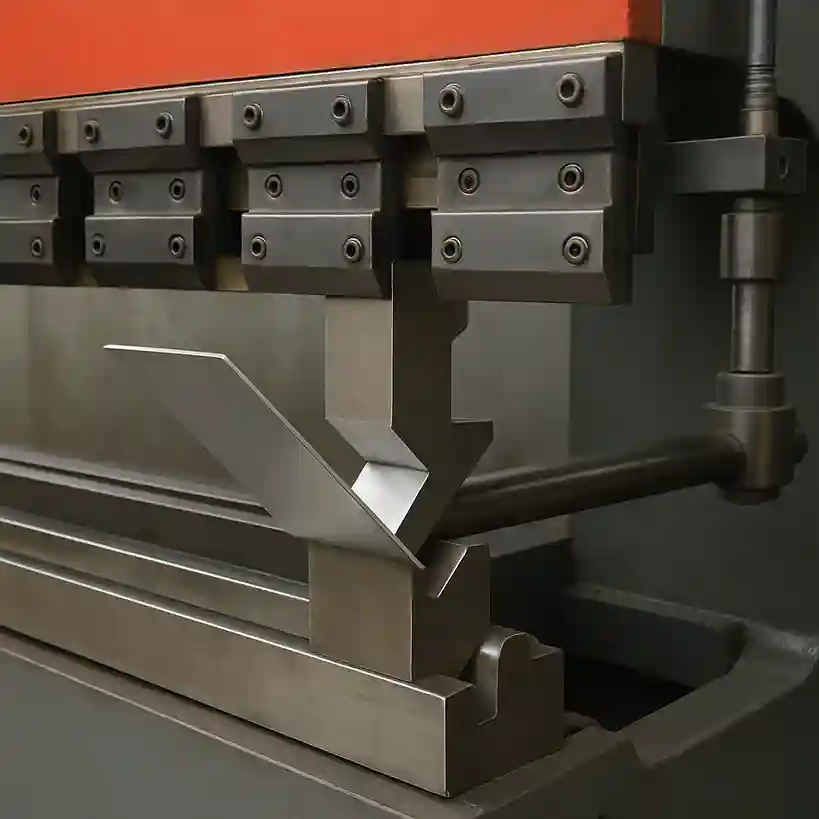

El plegado transforma una silueta plana en un objeto tridimensional funcional mediante una deformación controlada. Al utilizar este proceso en lugar de soldar piezas separadas, se obtiene una estructura con mayor integridad, capaz de soportar mejor las vibraciones y cargas mecánicas.
La importancia del radio de plegado
Para garantizar la resistencia de la pieza, es imprescindible respetar los límites físicos del metal. Intentar doblar una lámina en un ángulo excesivamente agudo puede provocar microfracturas en la zona de tensión. Un servicio profesional calcula siempre el radio mínimo de plegado según el espesor y el tipo de material, asegurando que la estructura sea tan robusta en la realidad como en el plano de diseño.
Optimización digital: Del plano al taller
La comunicación entre el diseñador y la fábrica se realiza mediante archivos vectoriales (como formatos DXF o DWG). El uso de software CAD/CAM permite realizar lo que se conoce como Nesting: una técnica de optimización que posiciona las piezas en la lámina de metal como un rompecabezas para minimizar el desperdicio de material. Esto minimiza el desperdicio de material, reduce costes y mejora la sostenibilidad del proceso industrial.
Preguntas y respuestas sobre el corte y plegado de chapa a medida.
Para garantizar la precisión, se requieren archivos vectoriales (CAD) donde cada línea represente una ruta matemática. Esto asegura que la maquinaria CNC interprete correctamente cada perforación y contorno.
La proximidad logística es clave en la metalurgia para reducir tiempos y costes de transporte. Es recomendable buscar centros que cuenten con tecnología de vanguardia y capacidad de respuesta rápida para proyectos locales.
A mayor espesor, mayor es la presión necesaria y el radio de plegado requerido. Es fundamental definir el calibre exacto del material en la fase de diseño para evitar errores de montaje.
